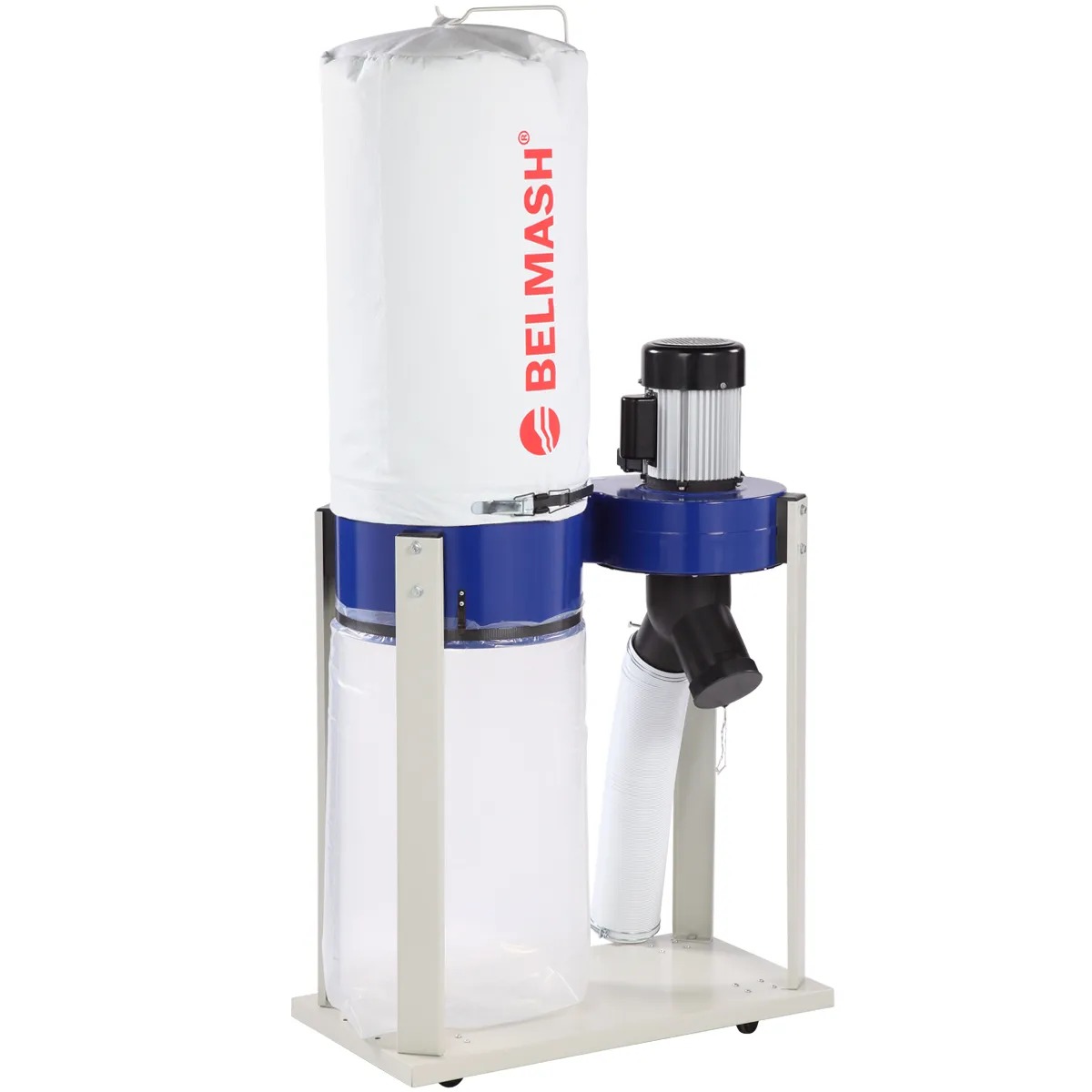

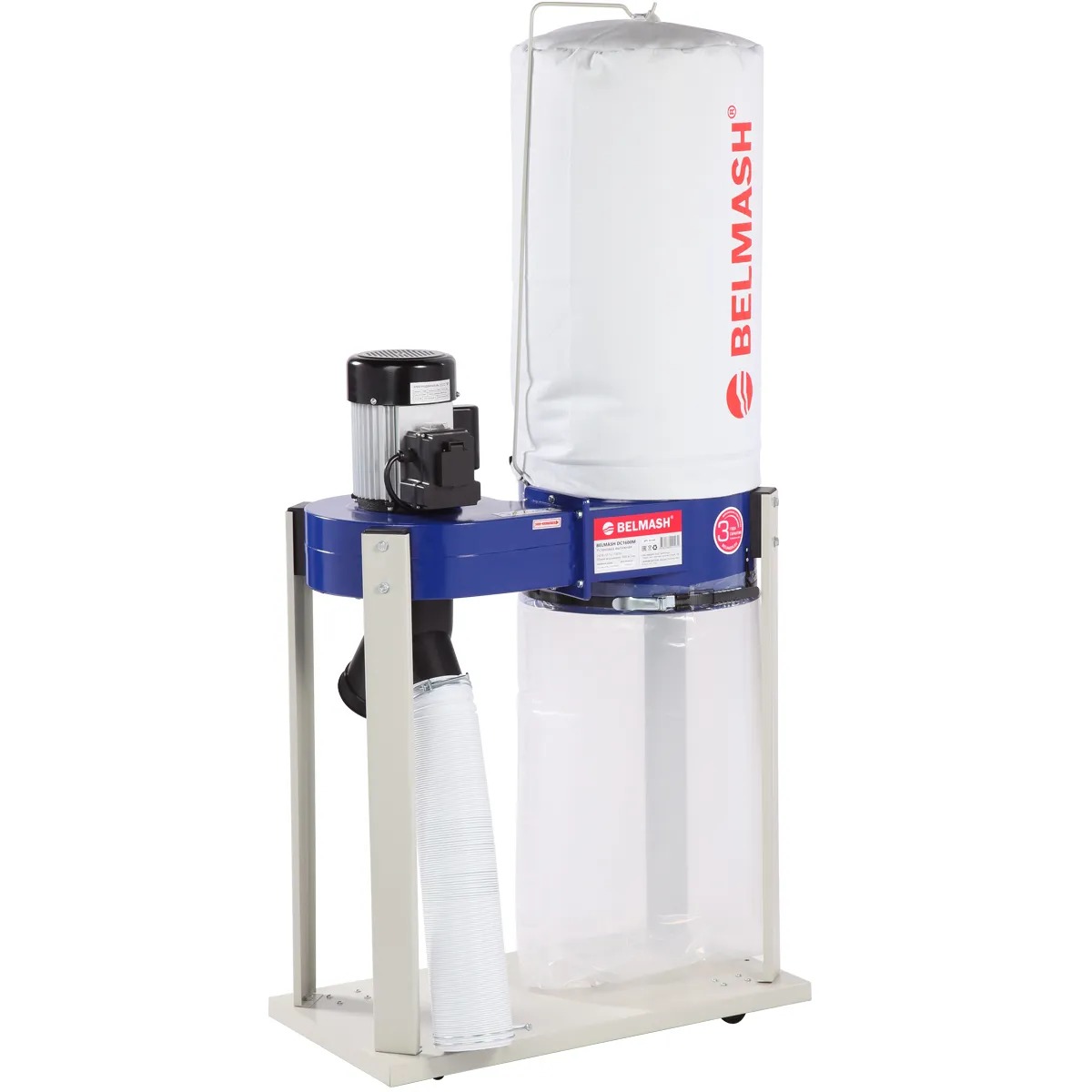

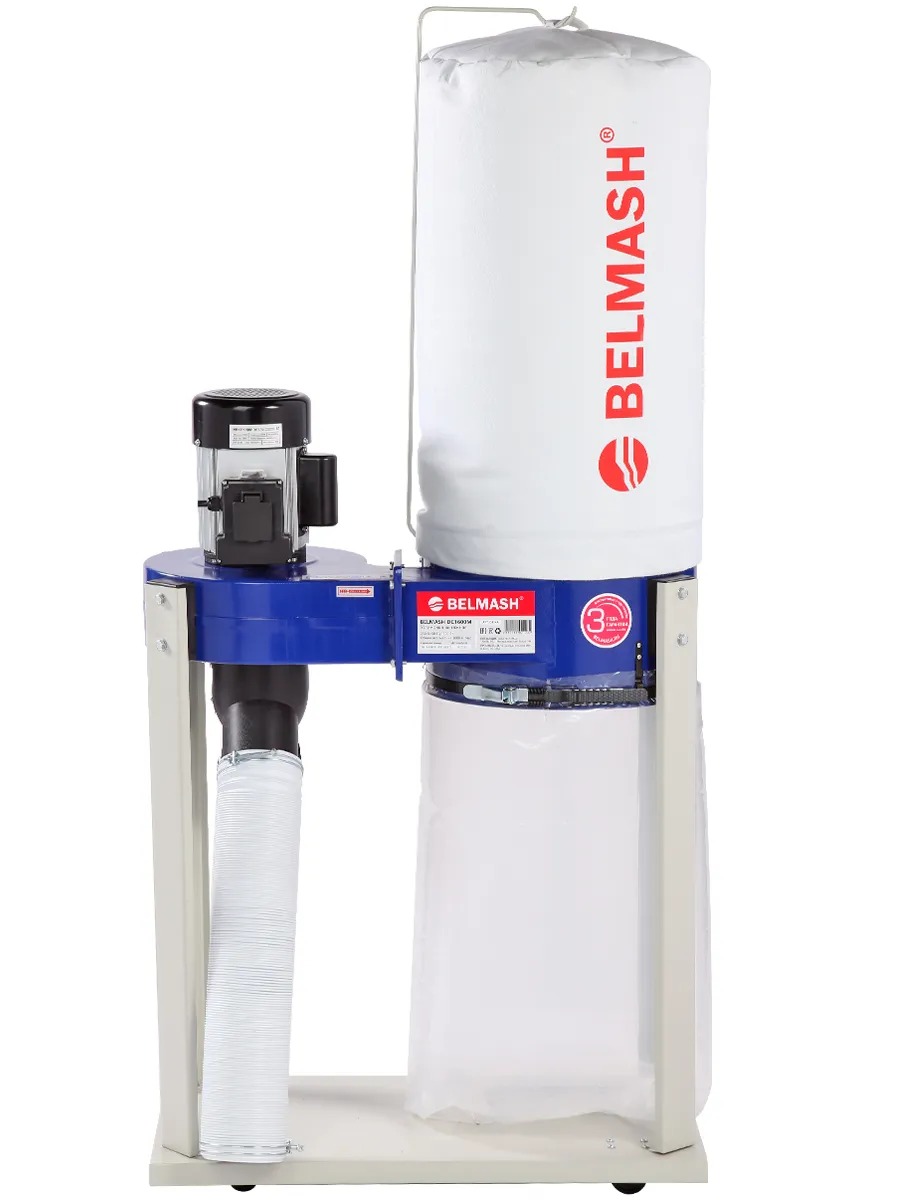

Установка BELMASH DC1600М предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки.

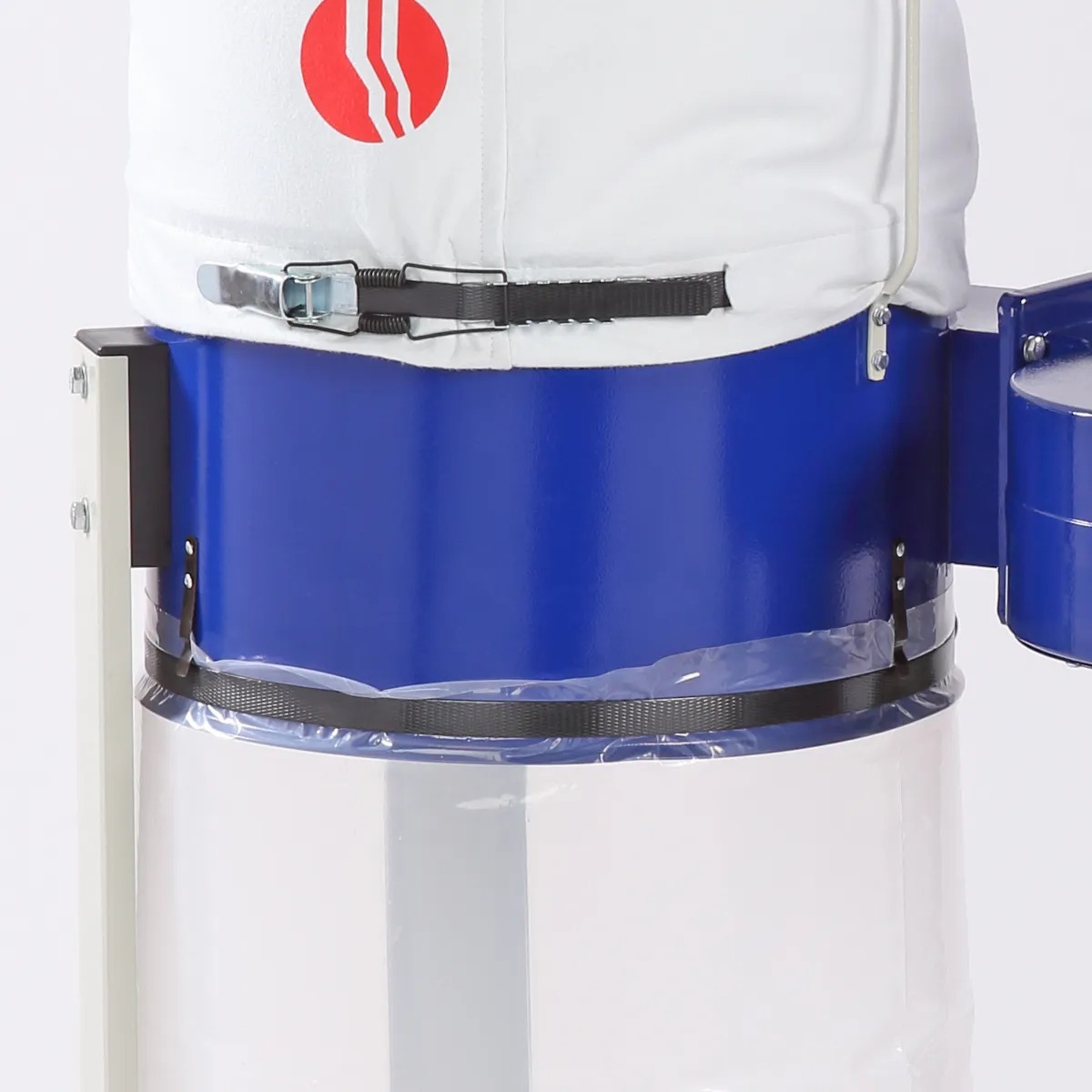

Установка имеет классическую компоновку: центробежный вентилятор, через который проходит стружка, а рядом с ним, на одной вертикальной оси, фильтр-мешок и под ним мешок-стружкосборник.
Воздух со стружками засасывается через входной патрубок (диаметром 125 мм) и попадает в фильтр-мешок, откуда воздух выходит наружу, а стружки и опилки падают вниз.
Вместо стружкосборника можно использовать стандартные мусорные пакеты.
На корпусе расположен патрубок диаметром 125 мм, на него устанавливается адаптер с двумя отводами по 100 мм (идёт в комплекте). Благодаря этому к вытяжной установке BELMASH DC1600М можно подключить 2 станка для отвода стружки.
Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным, фрезерным и т.п.). Одновременное включение возможно со станком мощностью до 2,2 кВт.
Технические характеристики
Мощность: 1100 Вт
Объем стружкосборника: 68 л
Объем всасывания: 1600 м3/час
Частота вращения крыльчатки: 2800 об./ мин
Разрежение воздуха: 1250 Па
Напряжение питающей сети: 230 В
Частота тока: 50 Гц

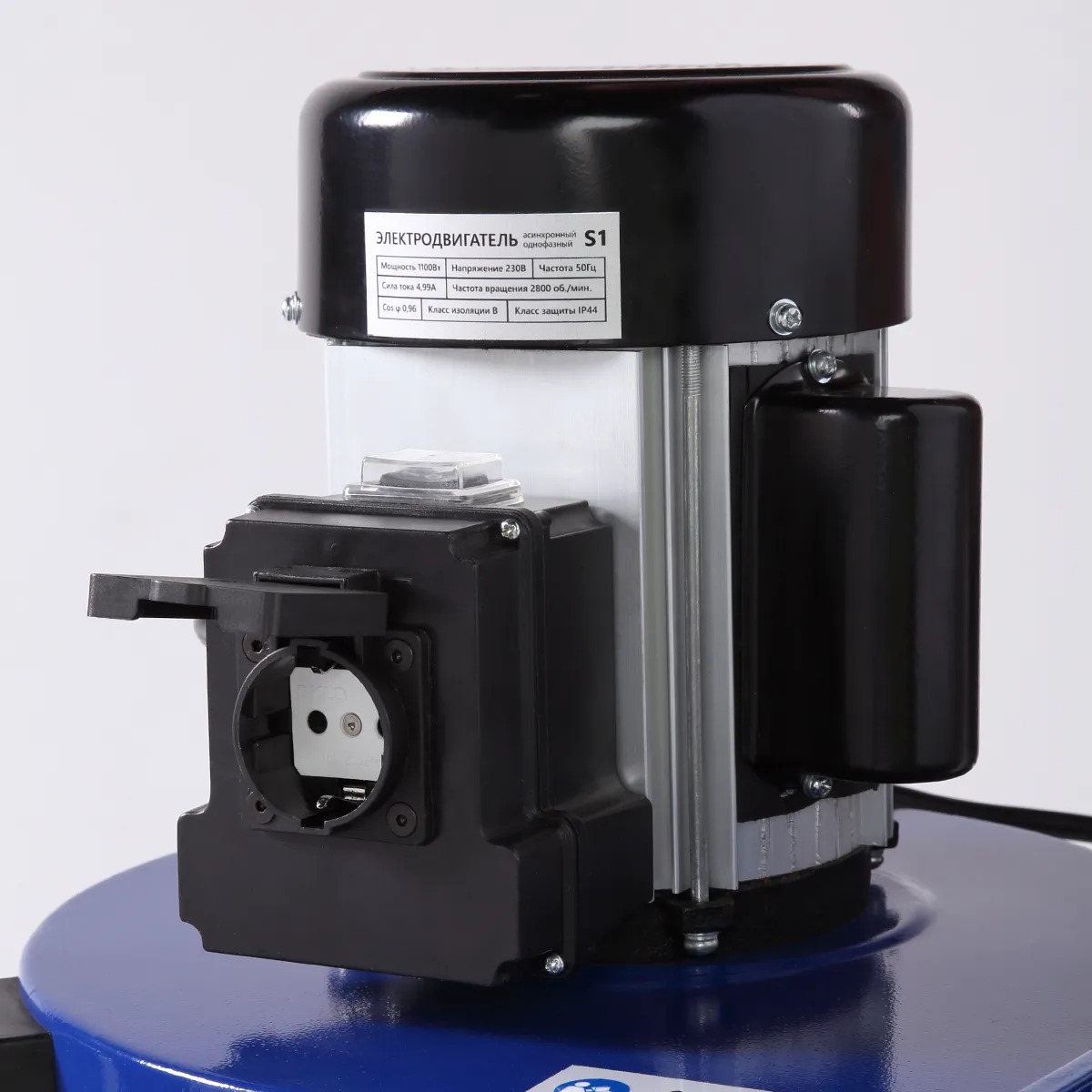

Тип электродвигателя: Асинхронный
Размер стружкосборника (Д × В): 370 × 640 мм
Уровень фильтрации: 5 мкм
Диаметр крыльчатки: 250 мм
Диаметры 4-х секционного переходника
97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
Количество входных патрубков: 2 шт.
Фильтрующий элемент: Фильтр-мешок
Одновременное включение со станком: Есть
Мощность подключаемого оборудования (max): 2.2 кВт
Длина электрошнура: 1.8 м
Уровень звукового давления (шума): 89 дБ
Габаритный размер (Д × Ш × В): 720 × 380 × 1540 мм
Масса нетто: 24 кг
Комплектация
Основной блок с двигателем в сборе
Основание
Опора
Прокладка опоры
Корпус разделительный
Адаптер переходной с крышкой
Уплотнитель
Колесо
Колесо поворотное
Зажим быстросъемный
Фильтр-мешок
Мешок-стружкосборник
Держатель фильтр-мешка
Хомут шланга отводящего
Шланг отводящий
Переходник четырехсекционный
Адаптер с крышкой
Комплект крепежа
Руководство по эксплуатации
Упаковка
